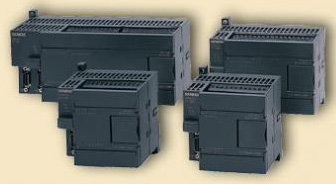

Микроконтроллеры SIMATIC серии S7-200

Микроконтроллеры SIMATIC серии S7-200

Преимущества микроконтроллеров SIMATIC S7-200:

  • Высокое быстродействие
  • Возможность программирования на языках STL, FBD и LAD
  • 3-уровневая парольная защита программы пользователя, наличие конфигурируемых областей памяти для сохранения данных при перебоях в питании контроллера
  • Универсальность входов и выходов центральных процессоров
  • Наличие съемных терминальных блоков для подключения внешних цепей, упрощающих выполнение операций монтажа и замены вышедших из строя модулей
  • Наращивание количества обслуживаемых входов и выходов за счет модулей расширения и/или систем распределенного ввода-вывода на основе AS-Interface
  • Поддержка протоколов PPI/ MPI/ USS/ MOD¬BUS, свободно программируемый порт, поддержка обработки рецептурных данных
  • Возможность редактирования программы без перевода центрального процессора в режим STOP
  • Использование страничной адресации блоков данных

Цена: от 1 050 руб.

Области применения:

  • Управление конвейерными линиями, лифтами и подъемниками
  • Управление в системах очистки, в пищевой промышленности
  • Управление деревообрабатывающими станками
  • Управление автоматическими воротами
  • Управление в системах удаленного контроля
Технические характеристики Обзор серии SIMATIC S7-200
Установка микроконтроллеров Основы ПЛК
Программирование микроконтроллеров Набор команд S7 - 200
Обмен данными в сети Устранение неисправностей и тестирование программ
Использование протокола Modbus Настройка ПИД-регулятора

Общее описание

Центральные процессоры серии SIMATIC S7-200:

  • CPU 221 - центральный процессор, обладающий небольшими габаритами и достаточно высокой мощностью. Встроенные дискретные входы по выбору могут работать как быстрые 32 разрядные счетчики (четыре счетчика), линии прерывания (четыре линии), или как обычные дискретные входы. CPU 221 не имеет возможности расширения.
  • CPU 222 - центральный процессор, обладающий большим объемом памяти и большим количеством интегрированных специальных функций. Позволяет решать достаточно сложные задачи автоматизации и имеет возможность наращивания через шину расширения до 2 внешних модулей.
  • CPU 224/226 – разработан для управления процессами в реальном масштабе времени, имеют 6 быстрых счетчиков. Имеют возможность наращивания через шину расширения до 7 внешних модулей.
  • CPU 224XP – центральный процессор, имеющий 14 дискретных входа и 10 дискретных выходов, 2 аналоговых входа и 1 аналоговый выход + макс. Возможно расширение до 7 внешних модулей.

Технические характеристики:

Центральные процессоры

CPU 221

CPU 222

CPU 224

CPU 224XP

CPU 226

Объем памяти программ (EEPROM), КБ (вкл/выкл редактирование в режиме RUN)

4

4

8 / 12

12 / 16

16 / 24

Объем памяти данных, КБ

2

2

8

10

10

Время выполнения инструкций

0,2 мкс

Арифметика с плавающей запятой

Поддерживается

ПИД-регулирование

Поддерживается

Скоростной счет, кГц

4х30

4х30

6х30

4х30 +2х200

6х30

Импульсные выходы, кГц

2х20

2х20

2х20

2х100

2х20

только в моделях с транзисторными выходными каскадами

Количество таймеров/счетчиков/флагов

256 / 256 / 256

Часы

Опциональный картридж

Встроенные

Время хранения данных при отключении
питания без/с буферной батареей

50 часов / 200 дней

100 часов / 200 дней

Кол-во встроенных портов RS 485

1

1

1

2

2

Кол-во встроенных входов-выходов

6 DI + 4 DO

8 DI + 6 DO

14 DI + 10 DO

14 DI +10 DO 2 AI + 1 AO

24 DI + 16 DO

Кол-во модулей расширения, не более

­–

2

7

7

7

Макс. кол-во входов-выходов системы

6 DI + 4 DO

40 DI + 38 DO;
8(0)AI + 2(4)AO

94 DI + 74 DO;
28(0)AI+7(14)AO

94 DI + 74 DO;
30(2)AI + 8(15)AO

128 DI + 120 DO;
28(0)AI + 7(14)AO

Выходной ток встроенного блока питания

180 мА

180 мА

280 мА

280 мА

400 мА

Коммуникационные модули:

  • EM 241: модем для соединения двух S7¬200 через телефонную сеть, передачи SMS-сообщений, поддержки функций ведущего/ ведомого устройства MODBUS.
  • CP 243-1: для подключения к сети Industrial Ethernet, 10/100 Мбит/с, TCP/IP.
  • CP 243-1 IT: для подключения к сети Ethernet, 10/100 Мбит/с, TCP/IP. Поддержка функций HTTP/FTP-сервера, FTP-клиента. Flash память объемом 8 Мбайт для хранения файловой системы.
  • CP 243-2: коммуникационный процессор ведущего устройства AS-Interface, может обслуживать до 62 ведомых устройств.
  • EM 277: для подключения к сети PROFIBUS-DP и выполнения функций ведомого устройства, до 12 Мбит/с.
  • SINAUT MD720-3 для организации беспроводной связи через GSM сети.

Технологические модули:

  • ЕМ 253 - модуль позиционирования для решения простых задач позиционирования приводов с шаговыми двигателями по одной оси.
  • SIWAREX MS - весоизмерительный модуль для автоматизации процессов взвешивания, дозирования и измерения усилий.

Текстовые дисплеи SIMATIC TD100C / TD 200 / TD 200C

Характеристики дисплея TD 100C:

1.    Возможность отображения двумя шрифтами до 64 символов на 4-строчном ЖК-дисплее
2.    < 14 конфигурируемых пользователем клавиш
3.    < 40 аварийных сообщений

Характеристики дисплея TD 100C:

1.    2-строчный ЖК-дисплей
2.    Наличие подсветки дисплея
3.    Вывод текстовых сообщений, внесение изменений в программу управления
4.    8 программируемых функциональных клавиш
5.    Установка требуемых значений входных и выходных сигналов

Характеристики дисплея TD 100C:

1.    2-строчный ЖК-дисплей с подсветкой
2.    < 20 конфигурируемых клавиш
3.    Возможность конфигурировать вид и размер клавиш
4.    Настраиваемый пользовательский интерфейс

Характеристики панели оператора OP 73micro:

  • 3”графический монохромный дисплей с разрешением 160х48 точек, 8 системными и 4 свободно конфигурируемыми функциональными клавишами.
  • Подключение к центральному процессору S7-200 выполняется через PPI интерфейс.
  • Позволяет использовать точечные графические изображения для оформления экрана и маркировки клавиш и кнопок, а также масштабируемые шрифты
  • Конфигурирование панели выполняется с помощью программного обеспечения SIMATIC WinCC flexible Micro
  • Позволяет использовать поля ввода-вывода для отображения значений параметров и модификации переменных.
  • Позволяет конфигурировать < 16 функций, запускаемых с помощью функциональных клавиш.
  • Позволяет осуществить парольный доступ к системе управления.
  • Поддерживает 5 интерактивных языков
